発電機と水中ポンプによる水替工は、多額の燃料費がかかってしまう!

重機、車両が近づけないため池で水中ポンプや発電機などの機材が運び込めず、水抜きができない!

水中ポンプ送水に替わる新しい送水工法。燃料費縮減、カーボンニュートラルに貢献します。

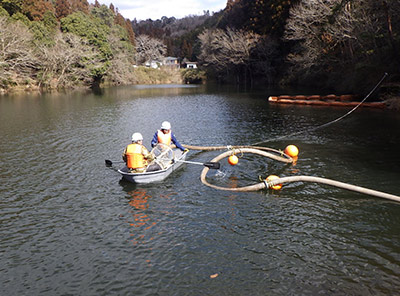

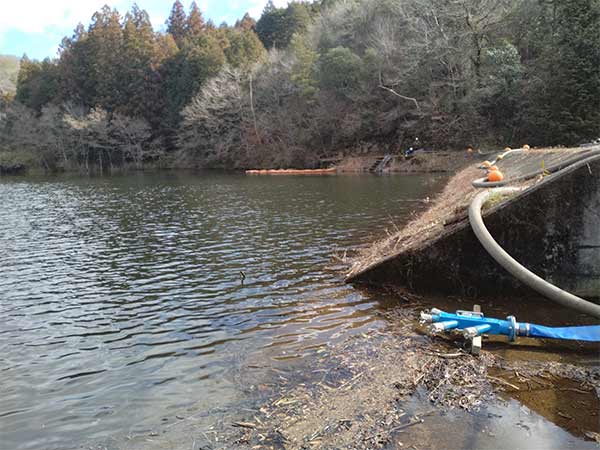

ため池排水前

放流機能の低下したため池に設置

ため池排水後

約2週間で水抜きが完了、点検を実施

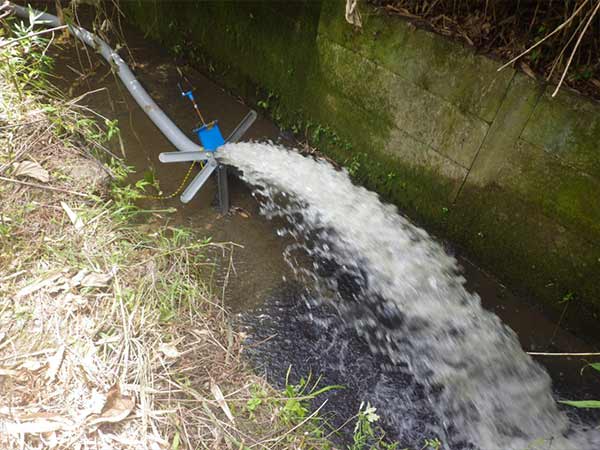

吐出し状況

現場の条件次第で水中ポンプ以上の送水が可能

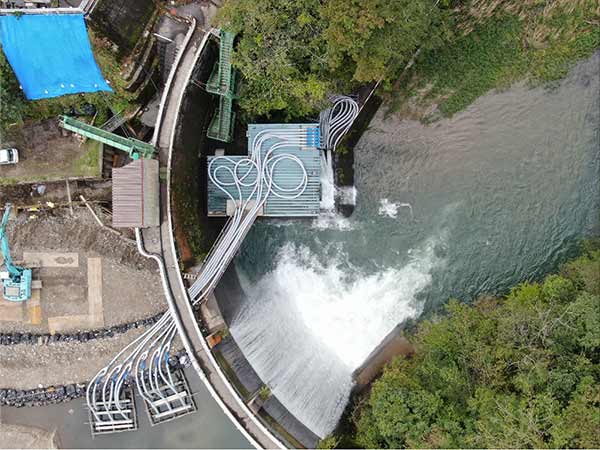

ダムでの設置事例

ダム工事において用水確保の為に設置

ハイブリッド・サイフォンの特徴
その1

水中ポンプを超える送水量と燃料費の縮減を実現!

条件が揃えば1基で毎分12m3の送水も可能!
燃料費を約7,000万円の縮減した案件あり!
設置条件次第で従来の水中ポンプを用いた工法を
上回る効果を発揮します!

ハイブリッド・サイフォンの特徴
その2

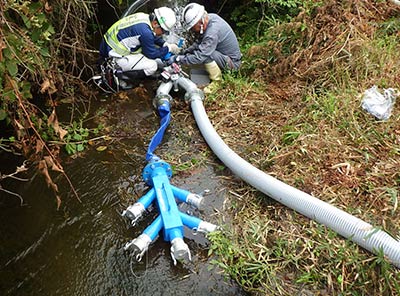

  • 専用部材を開発、誰でも簡単にサイフォン送水が可能!

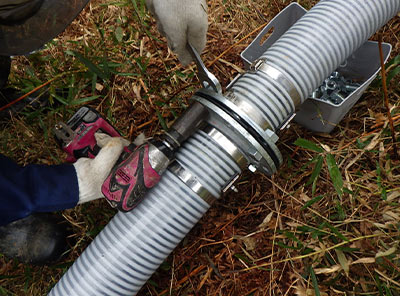

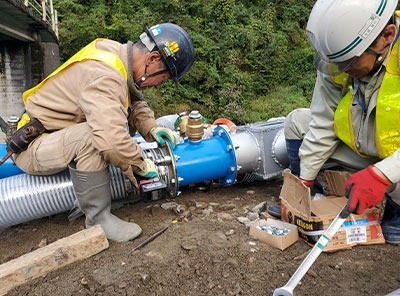

長年の研究で気密を保ち、ボルト・ナットで連結するだけで装置組み立てることができるようになりました。

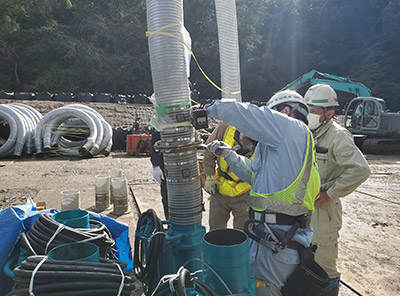

水中ポンプの電気のオン、オフのみで簡単にサイフォンが起動します。

ハイブリッド・サイフォンの特徴
その3

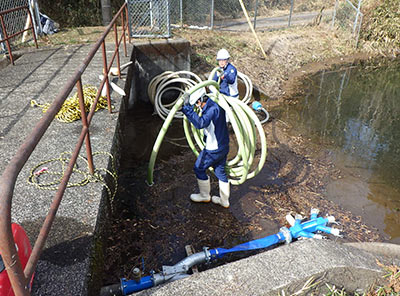

  • 重機による設置を想定し大容量送水を可能にした大口径200mmの装置と重機が入り込めない場所でも設置できる、人力運搬可能な100mmの装置をご用意しております。

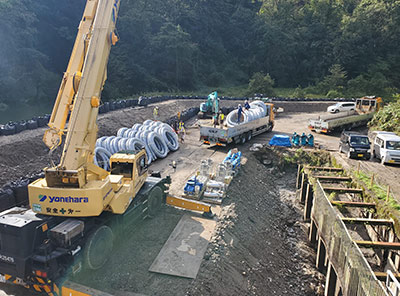

大型車両、ラフテレーンクレーンが設置可能な現場であれば直径200mmの装置による大口径の送水を、重機・車両が侵入できない現場には人力運搬が可能な直径100㎜の装置による送水をご提案し、ご利用頂いています。

採用実績

全国各地でハイブリッド・サイフォンが活用されています。工事における用水の確保、ため池の調査のための水抜きなど多種多様な目的で採用されています。

案件名平成27年度 越美山系坂内白川流木対策工事
発注者国土交通省中部地方整備局越美山系砂防事務所
採用理由砂防堰堤の工事にあたり、近隣の料亭の生け簀に水を供給する必要があったため
設置内容直径100mmサイフォン装置 1条 配管延長300m

案件名服部川東高倉地区上流河道掘削他工事
発注者国土交通省近畿地方整備局木津川上流河川事務所
採用理由老朽化しているため池の水を抜いて埋める工事をするにあたり、従来の水中ポンプが運び込めないため
設置内容直径100mmサイフォン装置 1条 配管延長100m
案件名木津東バイパス女子谷池地区改良工事
発注者国土交通省 近畿地方整備局 京都国道事務所
採用理由老朽化しているため池の改修のため水を抜いて工事を進めたいという相談を頂いたため
設置内容直径100mmサイフォン装置 1条 配管延長100m

案件名服部川河道掘削他工事
発注者国土交通省近畿地方整備局木津川上流河川事務所
採用理由朽化しているため池の水を抜いて埋める工事をするにあたり、従来の水中ポンプが運び込めないため
設置内容直径100mmサイフォン装置 1条 配管延長100m

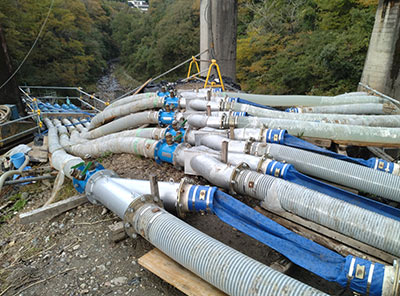

案件名令和3年度 若土発電所取水設備改良工事
発注者富山県企業局
採用理由小水力発電のダムの回収を行うにあたり、用水への供給が止まるため、サイフォン送水にて用水への供給をする必要があったため
設置内容直径200mmサイフォン装置 6条 配管延長70m×6条

案件名県営ため池防災対策事業 恵那地区 ため池暫定整備第1期工事
発注者岐阜県恵那農林事務所
採用理由放流機能の低下したため池にハイブリッド・サイフォンを設置し大雨の前に事前放流を行うため
設置内容直径100mmサイフォン装置 配管延長70m
案件名県営ため池防災対策事業 恵那地区 ため池暫定整備第1期工事
発注者岐阜県恵那農林事務所
採用理由放流機能の低下したため池にハイブリッド・サイフォンを設置し大雨の前に事前放流を行うため
設置内容直径100mmサイフォン装置 配管延長70m

案件名ため池委第3号 ため池水抜き作業委託業務
発注者岐阜県土地改良事業団体連合会
採用理由放流機能が低下したため池の水位が下がらず底樋などの調査ができない、また、従来の水中ポンプの運搬が困難なため。
設置内容直径100mmサイフォン装置 配管延長80m
案件名ため池委第3号 ため池水抜き作業委託業務
発注者岐阜県土地改良事業団体連合会
採用理由放流機能が低下したため池の水位が下がらず底樋などの調査ができない、また、従来の水中ポンプの運搬が困難なため。
設置内容直径100mmサイフォン装置 配管延長40m
案件名ため池委第3号 ため池水抜き作業委託業務
発注者岐阜県土地改良事業団体連合会
採用理由放流機能が低下したため池の水位が下がらず底樋などの調査ができない、また、従来の水中ポンプの運搬が困難なため。
設置内容直径75mmサイフォン装置 配管延長40m
案件名令和4年度 若土発電所取水設備改良工事
発注者富山県企業局
採用理由小水力発電のダムの回収を行うにあたり、用水への供給が止まるため、サイフォン送水にて用水への供給をする必要があったため
設置内容直径200mmサイフォン装置 6条 配管延長80m×6条

表彰事例

国土交通大臣表彰

国土技術開発賞のうち「創意開発技術賞」を受賞

全建表彰

全国建設業協会技術研究発表会にて特別賞を受賞

平成27年度 次世代社会インフラ用ロボット現場検証 「現場条件が適合すれば活用を推薦する」と評価されました。
「一般社団法人 農業農村整備情報総合センター 農業農村整備民間技術情報データベース」登録
「農林水産省 東海農政局 土地改良技術事務所 新技術・新工法の紹介 登録」など、新技術として注目を集めています。

よくあるご質問

従来の水中ポンプとの違いは?
メリットは?

サイフォンの原理による送水のため、燃料を使用しないことが最大の違いです。
燃料費の縮減と温室効果ガスの排出抑制に貢献します。初期投資は必要ですが、送水の期間が長ければ長いほどコストのメリットが増大します。

ハイブリッド・サイフォンの
デメリットは?

1週間、1ヶ月などの短期間で従来の水中ポンプと費用比較をすると、コストメリットが低いケースがあります。

ハイブリッド・サイフォンの設置条件は?

水面から低い位置に吐出し口が設置できる現場において、障害物を乗り越えてホース、部材を配管します。
水面から障害物までの高さに制限があります。詳しくはお問合せ下さい。

ハイブリッド・サイフォンの使い方は?

水中ポンプを起動して水を送り、1分程度送水したら水中ポンプを停めます。これだけでサイフォン送水に切り替わります。

資機材は販売ですか?リースですか?

専用フランジを取り付けたサクションホースは販売、サイフォン送水に必要な各部材はリースとなっています。

サイフォン送水に必要な資機材を一式全て購入したいのですが、可能ですか?

案件内容によって個別対応しております。ご相談となります。

ハイブリッド・サイフォンによる送水量は事前に分かりますか?

配管延長、揚程、水頭差などから理論上の数値を計算できます。諸条件をヒアリングしたうえで、送水量をお伝え出来ます。

ため池の水を抜きたいのですが、
可能ですか?

可能です。業務委託としてため池の水抜きの実績もあります。詳細はご相談下さい。

設計の相談は可能ですか?

可能です。平面図、縦断図を頂いたうえで装置の配置を書き込みお渡しします。また見積書等の提出も実施しております。

施工は山辰組が行うのですか?施工業者が行うのですか?

施工は現地の施工業者様にて実施して頂きます。その際に、現地指導に山辰組から職員がお伺いします。

発注してからどれくらいの期間で現地での使用が可能になりますか?

例えば総延長100m、1条配管であれば1.5か月程度となります。条数や総延長によって納入までの期間が変わりますので個別にご相談させて頂いています。

お問合せ

ハイブリッド・サイフォンに関するご質問、お問合せがございましたら以下のフォームからお願いします。

お電話によるお問い合わせは以下の番号までお願いします。

TEL 0585-32-0171

環境事業部 サイフォン担当まで
